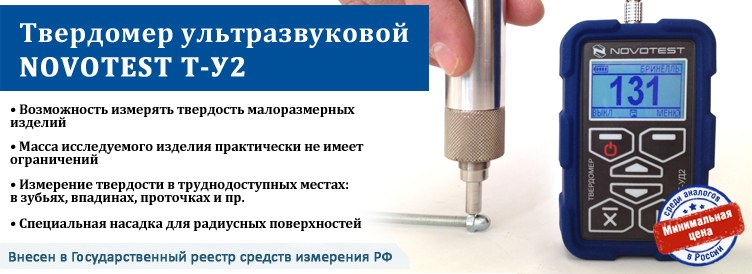

Ультразвуковой универсальный твердомер NOVOTEST Т-У2

Регистрационный номер в Государственном реестре средств измерения РФ № 75567-19

Актуальные цены представлены в разделе прайс-лист

Обновленная версия ультразвукового твердомера с предустановленными калибровками в ударозащищенном корпусе.

Розничная цена: 43 750 руб

Ультразвуковой твердомер NOVOTEST Т-У2  — вариант поставки универсального твердомера NOVOTEST Т-УД2 с одним ультразвуковым датчиком. Твердомер применяет ультразвуковой метод измерения твердости (контактно-импендансный или UCI) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, контролировать твердость поверхностных упрочненных слоев. Варианты датчиков с различной нагрузкой дают возможность проводить измерения с практически незаметным отпечатком на поверхности либо же контролировать твердость изделий с плохо подготовленной поверхностью.

В обновленной версии прибора предустановлены калибровки по Роквеллу, Бринеллю и Виккерсу для стали, реализована полноценная энергонезависимая память, обновлен функционал работы с ПК, появились дополнительные режимы отображения результатов измерения. Пользователь теперь может самостоятельно проводить высокоточную трехточечную калибровку твердомера для дополнительных материалов и шкал. А защитный силиконовый бампер входящий в стандартную поставку защитит прибор при ударах и падениях.

Твердомер чрезвычайно прост в эксплуатации, для работы с ним достаточно ознакомится с инструкцией. В отличии от стационарных приборов такой твердомер позволяет проводить оперативный анализ твердости непосредственно на месте эксплуатации или производства изделия в полевых, цеховых и лабораторных условиях.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • конструкционной и углеродистой стали
  • металлов по своим свойствам, отличающихся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.) допустимых для ультразвукового метода с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

  • Роквелла HRC
  • Бринелля HB
  • Виккерса HV
  • пользовательским шкалам

Дополнительно прибор позволяет измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса путем автоматического пересчёта из шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

  • простота и легкость применения, небольшой вес и габариты
  • несколько модификаций датчиков для решения широкого спектра задач
  • автоматическое распознавание прибором подключенного датчика
  • масса исследуемого изделия практически не имеет ограничений, возможность измерения твердости таких малоразмерных деталей, как болты, винты и иной крепеж
  • возможность оценить степень поверхностной термической обработки и ее качество
  • датчики со съемной опорной насадкой для плоских и радиусных поверхностей, возможность применение без насадки для измерения малогабаритных изделий и в труднодоступных местах
  • контроль твердости возможен даже в тех случаях, когда поверхность плохо подготовлена
  • комплектация стандартными аккумуляторами АА с возможностью их оперативной замены обычными батарейками
  • предустановленные калибровки датчика по 3 шкалам для конструкционной стали
  • возможность измерения твердости иных металлов и сплавов датчиком с повышенной нагрузкой (требуется предварительная оценка такой возможности и калибровка)
  • полноценная трехточечная пользовательская калибровка позволяющая самостоятельно создавать дополнительные шкалы и материалы
  • сохранение результата измерения в памяти прибора с присвоением уникального имени виртуальной клавиатурой
  • сохранение резервных копий калибровок и дальнейшее их восстановление при утрате
  • отбрасывание заведомо ложных измерений в режиме «интеллектуальный»
  • режимы «статистика» и «сигнал» значительно повышающие удобство работы с прибором
  • обновлённое программное обеспечение для работы с сохраненными результатами измерений на ПК и Adnroid
  • возможность регулировки яркости дисплея и звука
  • ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации.

Измерение твердости малогабаритных деталей

Измерение твердости на радиусных поверхностях с применением специальной насадки


Основные характеристики прибора:

Габаритные размеры электронного блока, мм 120х75х36
Питание от двух NiMH аккумуляторных батарей или элементов питания типа АА по 1,2 В
Сила тока питания, не более, мА 100
Время непрерывной работы, не менее, ч 20
Масса электронного блока с батареей, не более, г 250
Рабочий диапазон температур, ° С от -20 до + 40
Влажность воздуха, не более 98 %, при 35 °С



Диапазон измерений и пределы основной допускаемой погрешности:

Шкала твердости Диапазон измерения Погрешность
Роквелл, HRC От 20 до 70 ±2
Бринелль, HB от 90 до 330 ±10
Бринелль, HB от 330 до 450 ±15
Виккерс, HV от 240 до 500 ±15
Виккерс, HV от 500 до 940 ±30
Предел прочности sigmaв (справочный) ГОСТ 22761-77, МРА от 370 до 1500 Нормируется при градуировке

УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ:

У1 (5 кг) - основной тип датчика для решения большинства задач (входит в стандартную комплектацию). Средние требования к чистоте поверхности исследуемого изделия.

У1 (1 кг) - датчик с уменьшенной нагрузкой. Предназначен для измерения твердости изделий с повышенными требованиями к чистоте поверхности, а также, для измерения твердости поверхностных упрочненных слоев. Также позволяет работать с тонкостенными деталями, различными азотированными и цементированными поверхностными слоями пресс-форм, штампов, матриц. Высокие требования к чистоте поверхности.

У1 (10 кг) - датчик с увеличенной испытательной нагрузкой. Применяется для измерения твердости изделий с повышенной шероховатостью и на плохо подготовленных поверхностях. Наименьшие требования к чистоте поверхности.


Характеристики ультразвуковых датчиков:


Наименование датчика У1 (5 кг) У1 (1 кг) У1 (10 кг)
Нагрузка, кгс (H) 5 (50) 1 (10) 10 (98)
Габаритные размеры датчика di35х140 di35х140 di35х140
Масса датчика, г, не более 250 250 250
Шероховатость измеряемой поверхности, Ra 2,5 1,5 3,2
Радиус кривизны измеряемой поверхности, мм 5 5 5
Масса контролируемого изделия, не менее, кг 0,1* 0,1* 0,1*
Толщина контролируемого изделия, не менее, мм 1* 0,8* 1,5*

* и менее при использовании рекомендаций по проведению измерений твердости легких и тонких образцов.

Датчик У1: алмазный индентор, съемные насадки



  • электронный блок твердомера
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей. Модификация на выбор заказчика.
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • компакт-диск с программным обеспечением
  • кабель для связи с ПК
  • сумка с плечевым ремнем
  • упаковочная тара

Дополнительные опции для заказа:

Информация отображаемая на дисплее:

1
Графический индикатор в измерительном режиме



2 3
Выбор материала Выбор шкалы твердости
4 u2
Графический индикатор в режиме «Статистика» Раздел Калибровка
6 7
Сохранение результата измерения Просмотр сохраненных измерений


Работа с ПК:

8

Работа с архивом прибора на ПК

9

 Протокол контроля серии измерений для печати



a1
a2

Измерение твердости малоразмерных деталей и изделий

1112

Измерение твердости на радиусных поверхностях

ВИДЕО О ПРИБОРЕ:

Обзор переносных твердомеров NOVOTEST Т второй серии (Т-УД2, Т-У2 и Т-Д2): внешний вид, описание, особенности и комплектация.


Применение ультразвукового датчика У1 с твердомерами NOVOTEST второй серии: проведение измерения и особенности применения.

Калибровка (градуировка) твердомера NOVOTEST Т второй серии. Методика идентична для любого типа датчика.


Создание новой шкалы в твердомерах NOVOTEST второй серии. Методика идентична для любого типа датчика.
